NEC VALUESTAR VL300/GDの修理

またまた、スリムなVALUESTARです。

もう、NECのスリムにメロメロ（？）です。やはり、コンデンサ交換はくせになります。

これはいけませんね。

今回も、某オークションにて購入しました。

送料込み￥3000程度です。お安いですね。

相変わらず、起動せずということで、恐らく電源ユニットのコンデンサ不良でしょう。

まずは、スペックです。

CPU：Intel CeleronD 352（3.20GHｚ/Single-Core/L2-512KB/FSB 533/65nm）

RAM：512MB（DDR2 DIMM/最大2GB/2スロット）

HDD：なし

光学：DVDスーパーマルチ（IDE）

OS：Microsoft WindowsXP（COA付）

まぁ、ほぼ前回同等ですが、前回のものはPrescottだったのに対し、今回のものはCederMill-Vです。

L2が256KBから512KBに増量されているので、体感はかなり変わるでしょうし、

何よりクロックも高いのでこちらを使用したいところです。

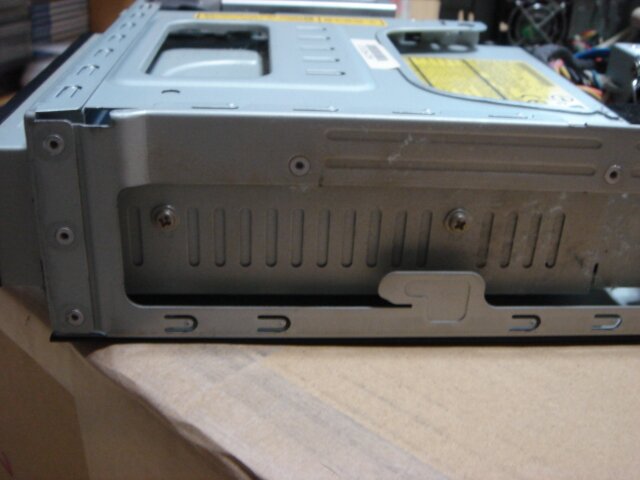

サイドです。傷がありますが、問題ないでしょう。

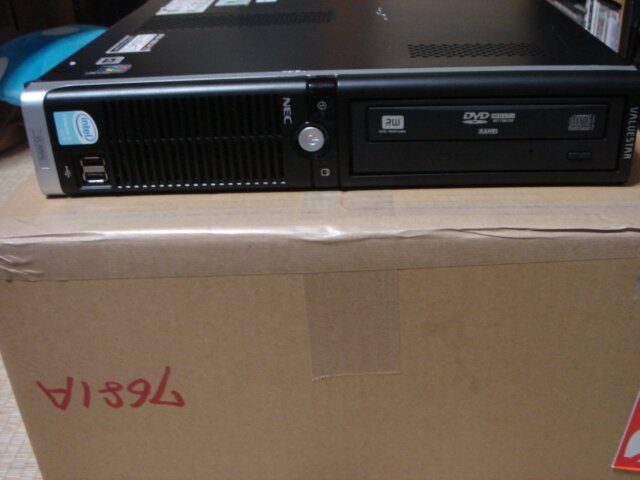

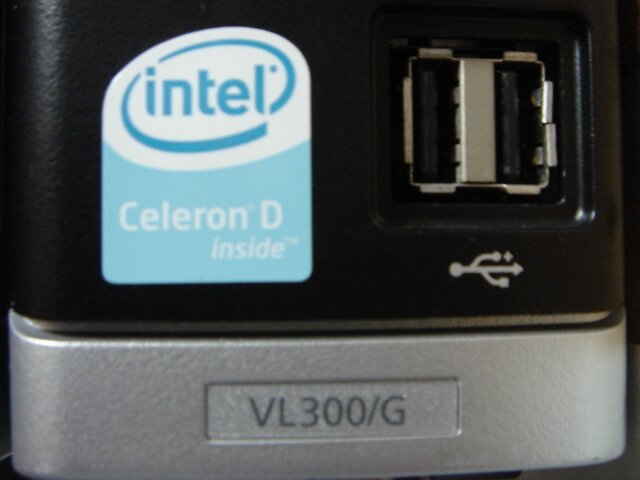

フロントの機種番号プレートです。

電源を挿してみると、前回同様ランプが超高速点滅します。恐らく同じ不良ですね。

前回と同じように、スライドさせて開けていきます。

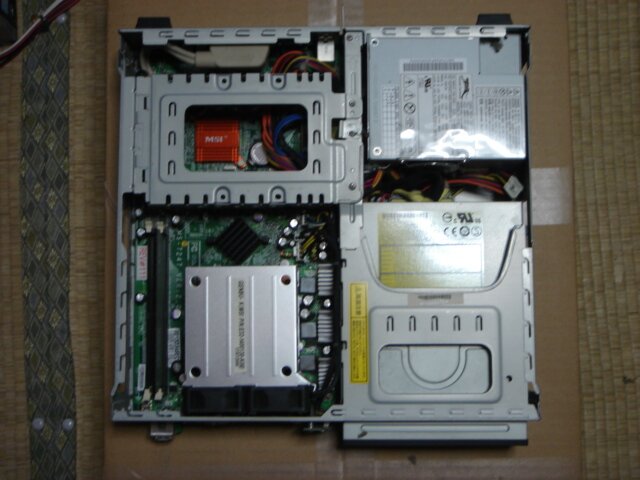

開きました。

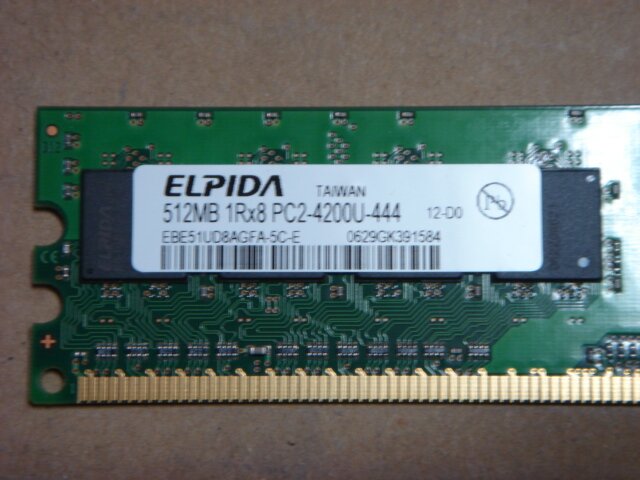

メモリを外しました。ELPIDAのものです。個人的にELPIDAは少し高級な気がします。

DDR2 DIMM PC2-4200　512MB

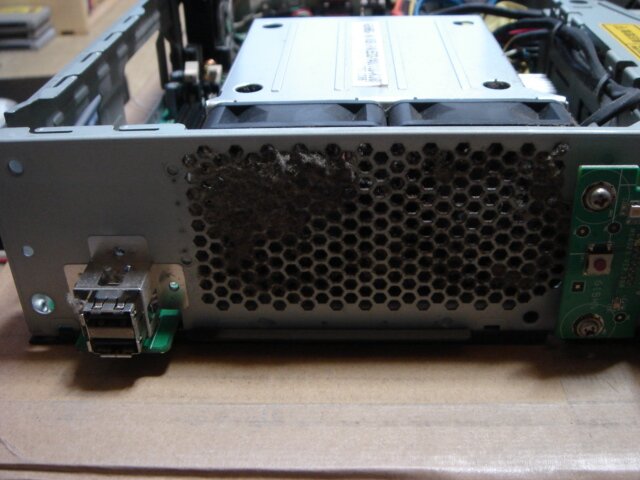

前面です。ほこりが詰まっています。しかも真っ黒。

光学ドライブサイドです。こちらにもホコリが。

光学ドライブ・電源ユニットなどをサクサクと外します。

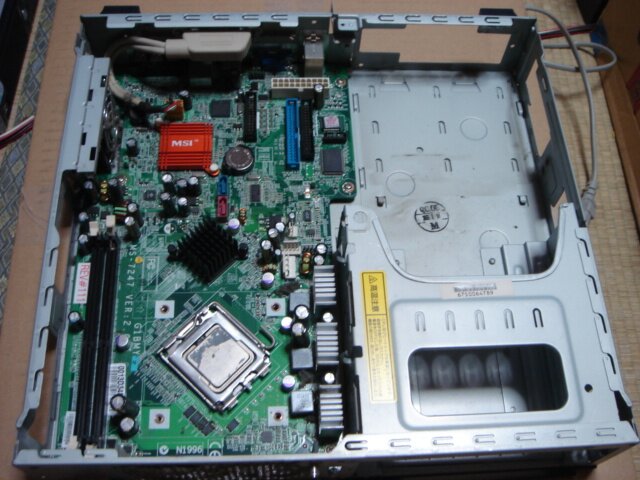

外し終わった状態です。

CPUはこんな感じです。

CeleronD 352 (3.20GHｚ/L2-512KB/FSB 533/65nm)

今回も、M/Bには特に異常は見当たりませんでした。ということは、電源ユニットですね、問題は。

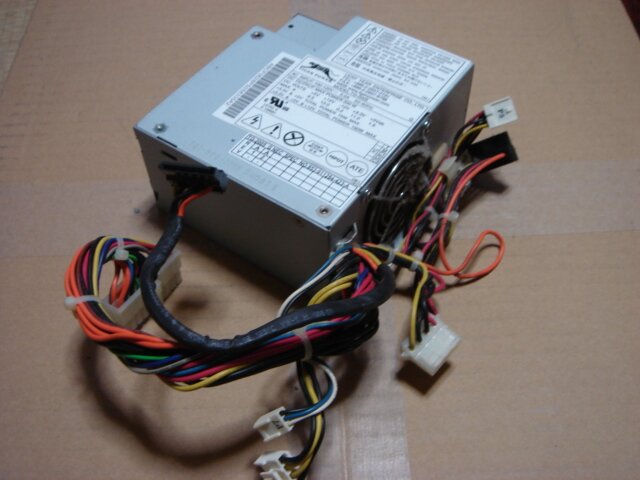

外したものです。汚い。

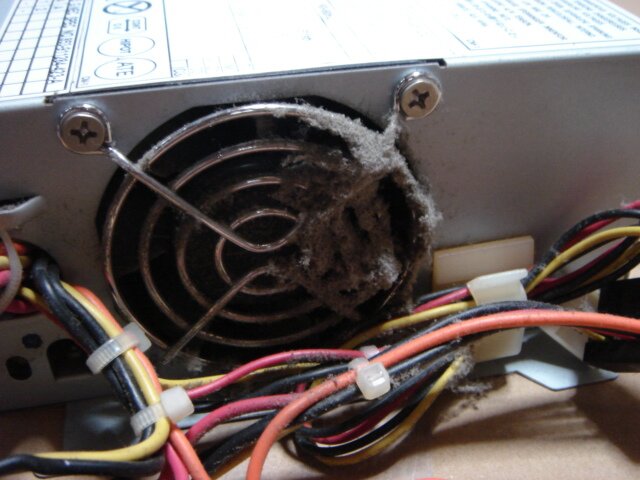

ホコリが沢山付着しています。

こんな風に偏ってついてしまうのは、エアフローが悪いからです。

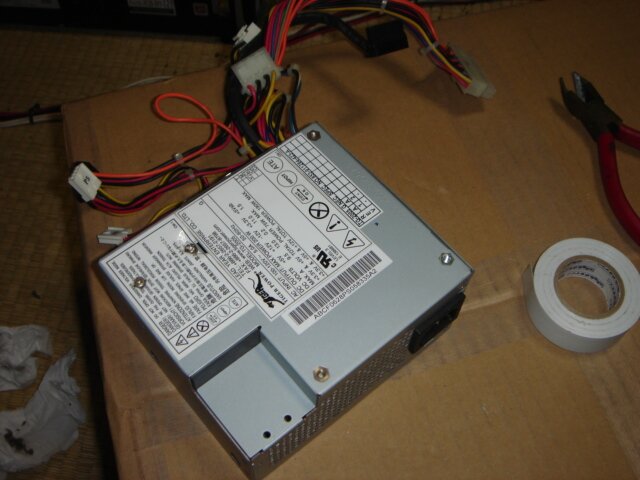

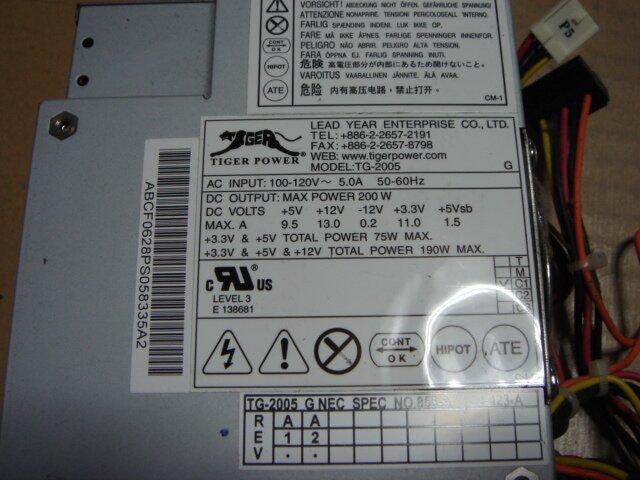

前回と同じ、Tigerのものです。190W。

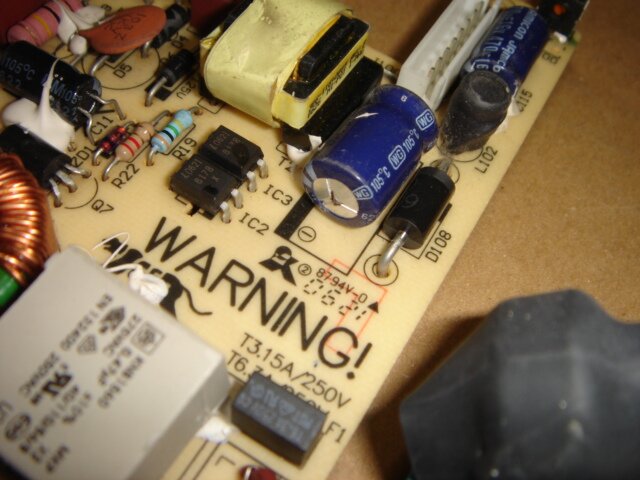

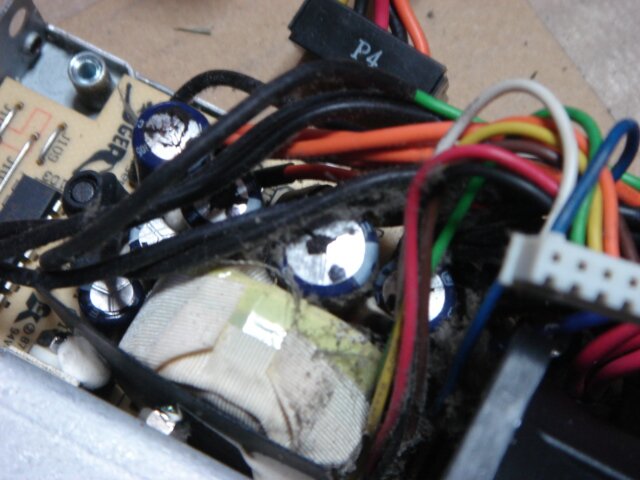

１回やっているので、簡単です。開けていくと、ありました。吹いています。

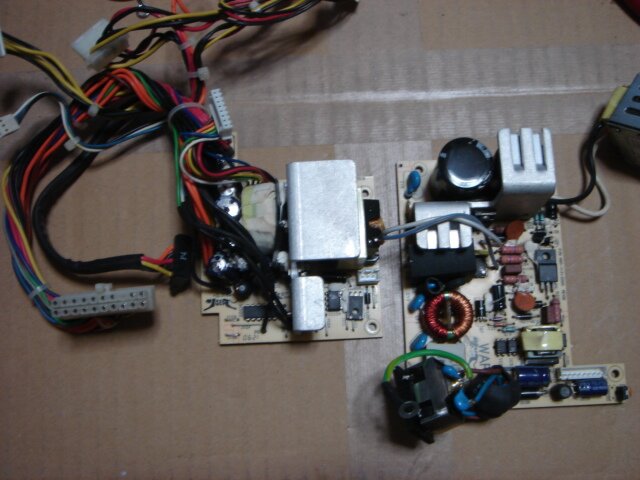

ケースから出します。前回よりうまく出せました。

さて、今回は前回より死んでいる数が多いです。大変です。

こっちの基板のほうも、死んでいます。

今回死んでいたのは、相変わらずJamiconの

・10V 1000uF

・6.3V 2200uF　ｘ2

・16V 3300uF

・10V 2200uF

でした。3300uFですか・・・。ありますかねぇ・・・・。

まずは、交換用コンデンサを探します。

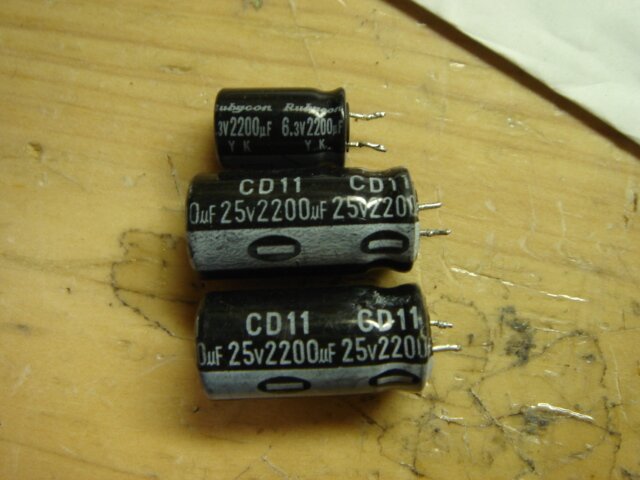

2200uFは、これで行きましょう。下の２つは怪しさ満点ですが。

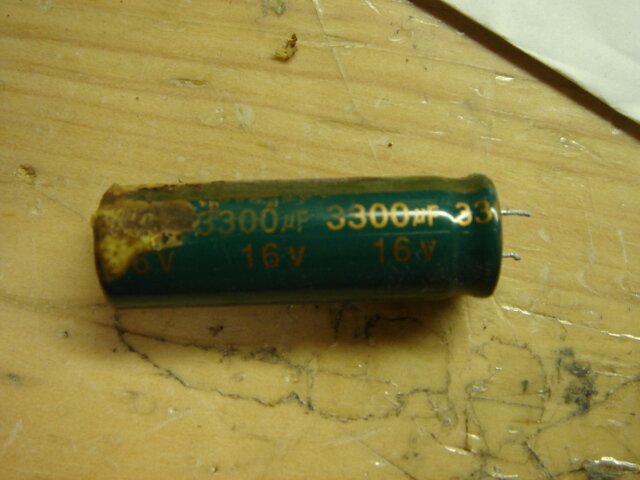

3300uF、ありました。またまた、安物TEAPOです。

1000uFは、写真を撮り忘れましたが、Rubyconのものを使用しました。

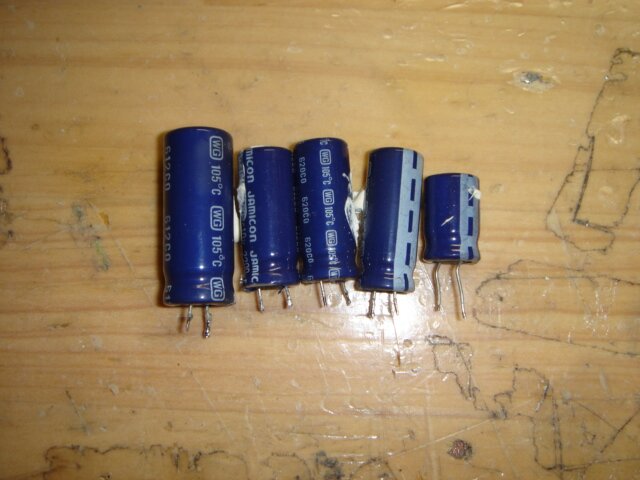

外したコンデンサです。今回は５本も吹いていました。

取り付けていきますが、１本サイズが太く、入らなかったので線で伸ばして倒して配置しました。

しっかり絶縁しましょう。

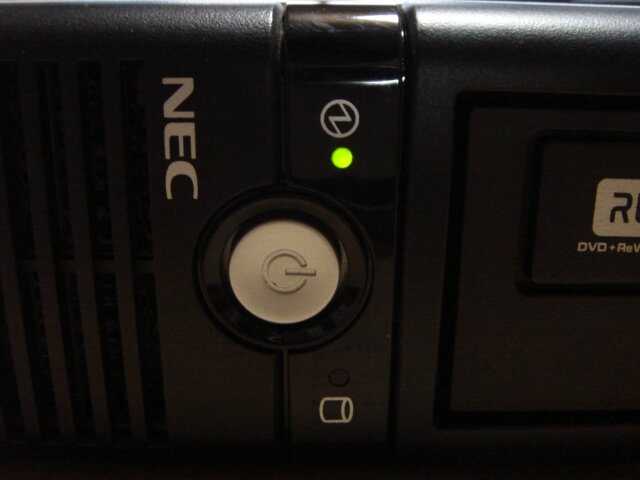

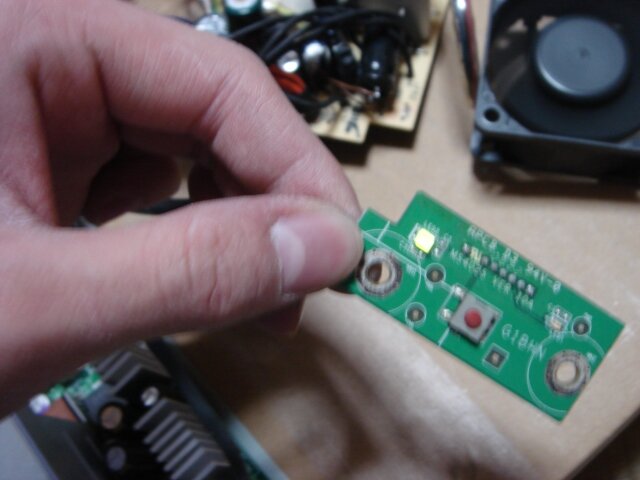

仮組み状態で、つないで電源を入れると、しっかりランプが点灯しました。大丈夫なようですね。

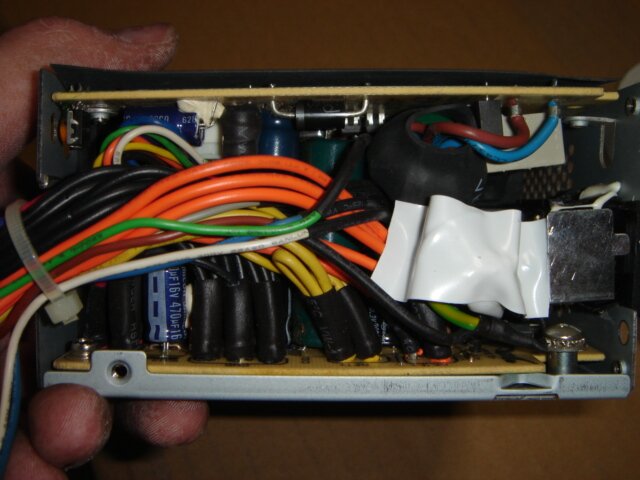

元に戻します。またまた、少し見苦しいですが、良いでしょう。

これで組み立て、前回のVL300/FDからHDDとメモリを移植し、完成です。

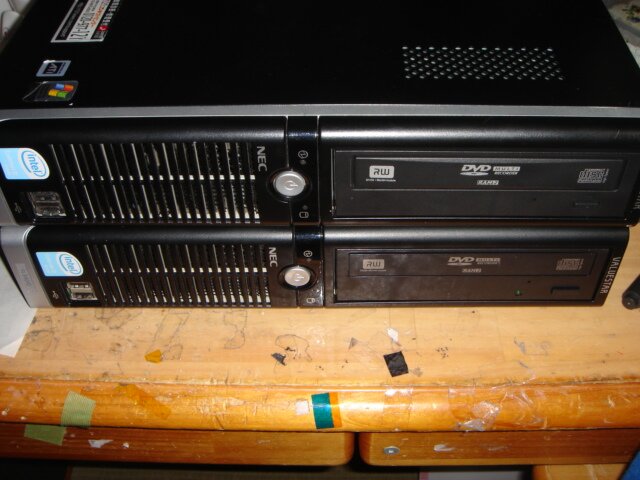

２台も買ってしまったので、重ねてみました。見た目はまったく同じです。

さて、何に使いましょうかね。
