Lenovo ThinkPad T61 6457-BV3の修理

LenovoになってからのThinkPadです。持った感想は

「なんか柔らかい」

でしたね。ThinkPad独特のずっしり重く堅い感じが無くなった気がします。

まずはスペックです。

CPU：Intel Core2Duo T7500 （2.2GHｚ）

メモリ：1GB（DDR2-SODIMM/2スロット）

HDD：なし（2.5インチ/SATA)

光学：DVDコンボ

液晶：15.4インチ非光沢（WSXGA+/1650ｘ1050）

VGA：Nvidia QuadroNVS 140M

という感じです。なかなかの高性能ですね。

今回のものは電源ボタンを押してもBeepが鳴り、起動しない（BIOS起動しない）というものです。

まずは筐体を見回しましょう。

天板です。やはりThinkPad伝統のピーチスキンです。特に汚れやキズは見当たりません。綺麗ですね。

Lenovoになってしまった後のThinkPadロゴです。やはり色気的にもIBM時代のものが好きですね。個人的には。

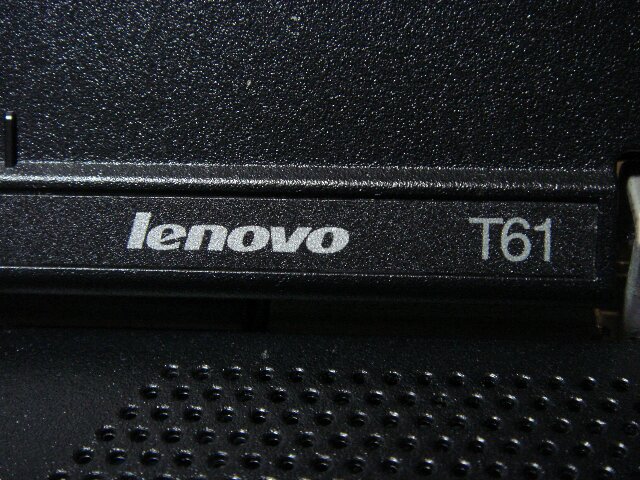

液晶右下の機種+メーカーロゴです。まぁこの辺りはほぼ継承していますね。

IntelとWindowsのロゴです。まぁ特に言うことはありません。

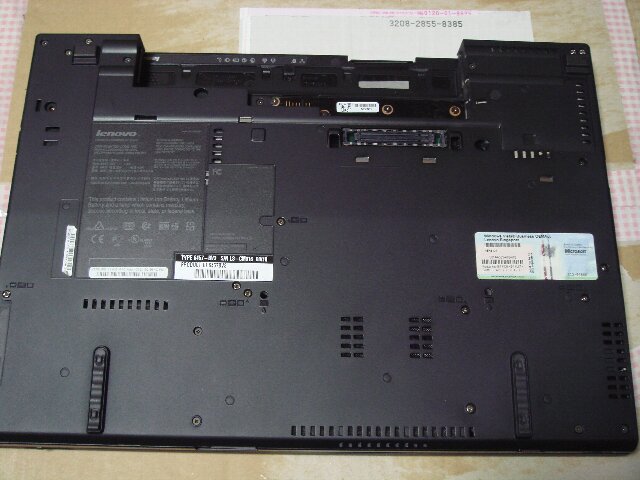

裏面です。バッテリは外してあります。裏には一切蓋などがありません。メモリなどには表からアクセスします。

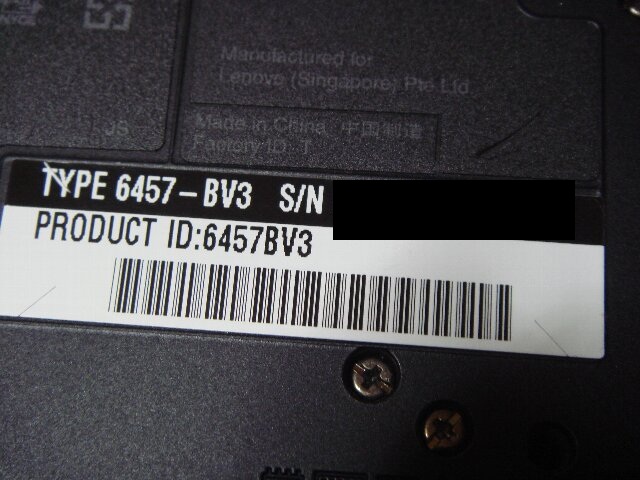

裏の型番シールですね。T61 6457-BV3です。どうもカスタマイズモデルのようで、検索しても出てきません。

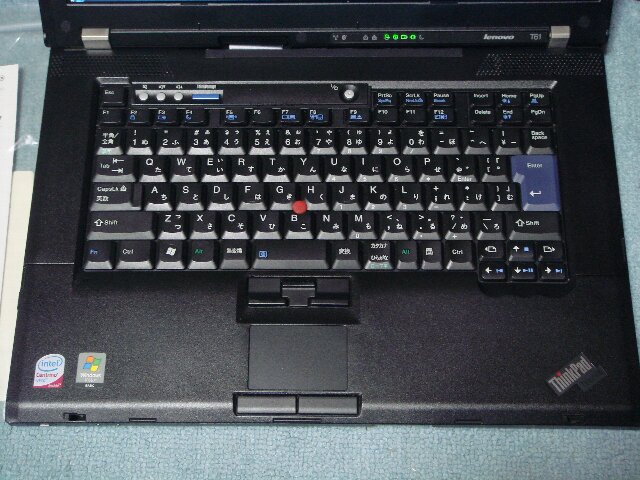

表のキーボード部です。毎回恒例の「赤ぽっち」ことトラックポイントが付いていますね。

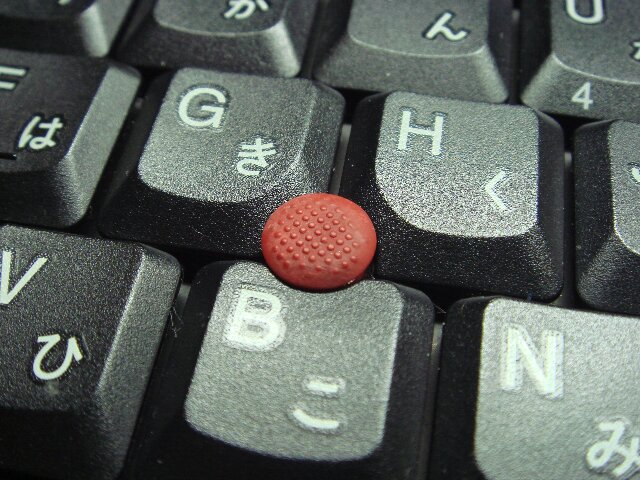

トラックポイントです。

この機種には両方付いていますね。トラックポイント+タッチパッド。

さてさて、観察はこの程度にして、分解しないことには始まりませんので分解します。

キーボードのマークが付いたネジを外せばキーボードを外せますが、アームレストや外枠を外そうと思うとそれだけでは外れない

感じでしたので、裏にあるネジを全て外しました。

これでアームレスト部のみ、外れます。メモリ増設はここだけを外せばOKですね。メモリの刻印のあるネジを外せばここまではたどり着けます。

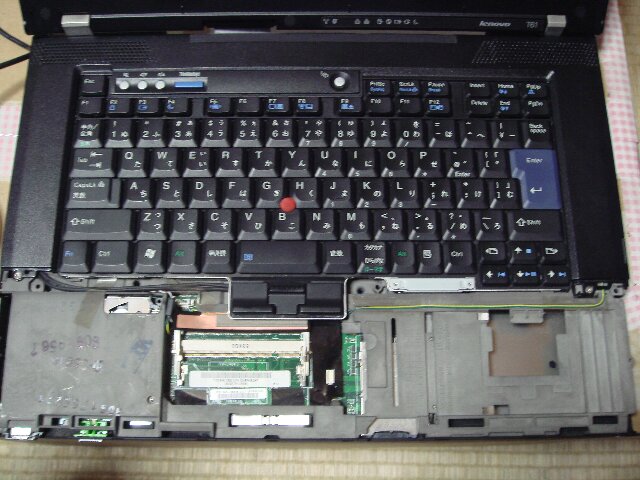

続いてキーボードを取り外します。フレキで繋がっているのですが、国内メーカーのものより丈夫（+外れやすい）ので

酷く神経質になる必要は無いかと思います。外れましたね。

各部の部品はこの通り。

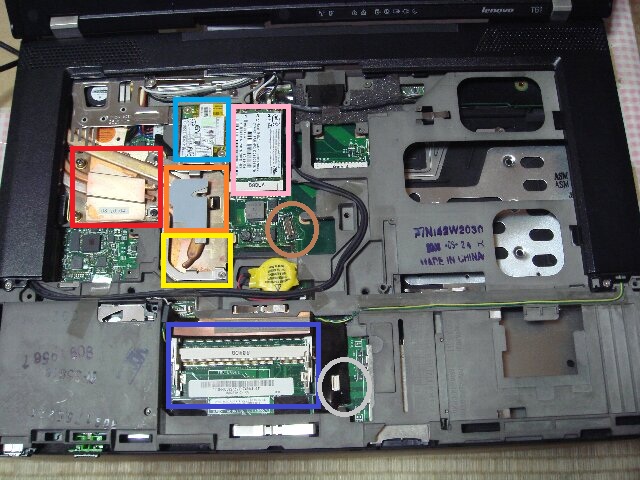

赤：CPU　橙：GPU　黄：チップセット　水色：モデムカード　桃色：無線LANカード　青：メモリスロット（2スロット）

茶色：キーボード接続用コネクタ　　灰色：タッチパッド接続用コネクタ

CPU等のヒートシンクを外したいわけですが、上に被さっている樹脂が非常に邪魔です。外します。

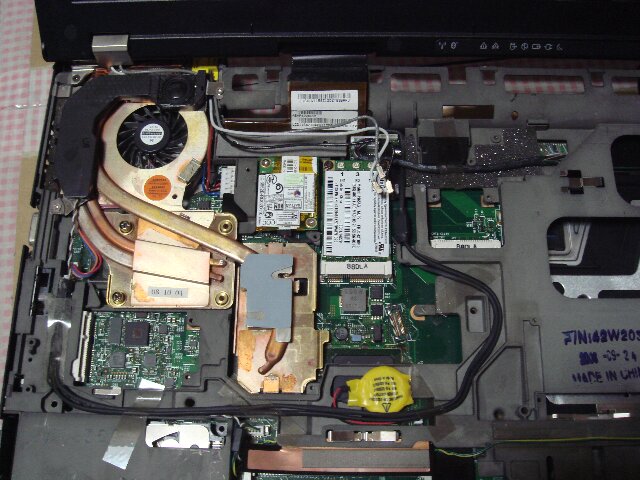

その後、スピーカーを外し、ヒートシンクを外すとこんな感じになります。

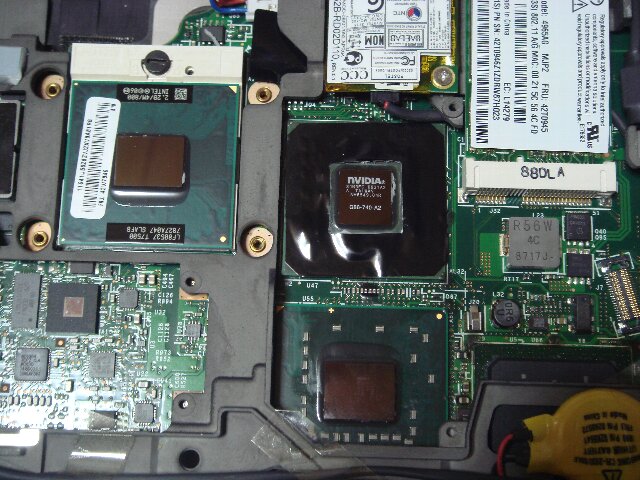

こいつが元凶ですね。いつも通りに、ヒートガンを用いてリフローしますが、筐体から取り外して居ないので、しっかりと

アルミホイルなどでマスキングを行い、リフローします。

逆の手順で仮組みします。ThinkPadはキーボードに電源ボタンが付いているので、キーボードまで取り付けます。

立ち上がりましたね。良い感じです。

立ち上がることも分かったので、掃除をしつつ綺麗に戻していきます。戻りました。

最後に付属していたリカバリディスクでリカバリし、GPUに負荷を掛けテストします。

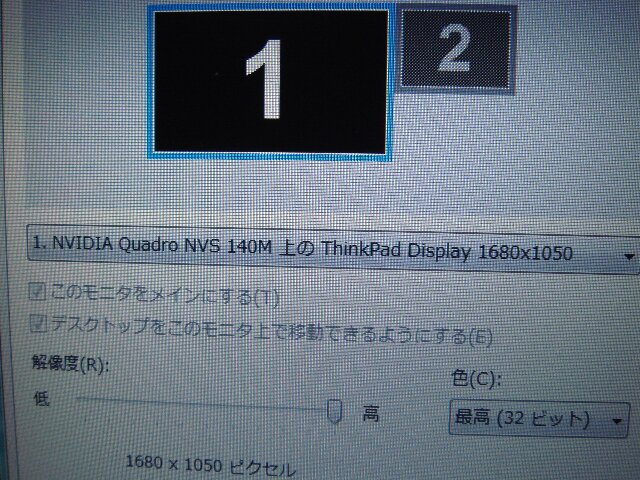

なかなか良い感じですね。モニタ解像度が高くて良い感じです。

終了です。
