DELL Precision M70の修理

今回は当HPでは初のDELLです。

さてさて、今回のノートPCはDELLの高スペックモデルですね。

まずはスペックを。

CPU：Intel PentiumM （2.26GHｚ）

メモリ：2GB（DDR2-SODIMM/2スロット）

HDD：100GB（2.5インチ/IDE)

光学：DVDマルチドライブ

VGA：Nvidia QuadroFX Go1400（256MB）

液晶：15.4インチワイド非光沢（UWXGA/1920ｘ1200）

となっています。一応DELLではノートブックタイプのWorkstationという扱いですね。

Workstationを名乗るのも分かるレベルの性能です。今となってはCPUがアレかもしれませんが、

個人的にPentiumMはまだまだ行ける（2011年末時点）と思っています。

さてさて、前置きが非常に長くなってしまいましたが、今回の物は、スペックを見た時点で（！）と思った方もいるでしょう。

もちろん、グラフィックです。Quadroが不良な感じです。まずは電源を入れてみます。

ぱっと見、そこまで不良な感じはしませんが・・・。

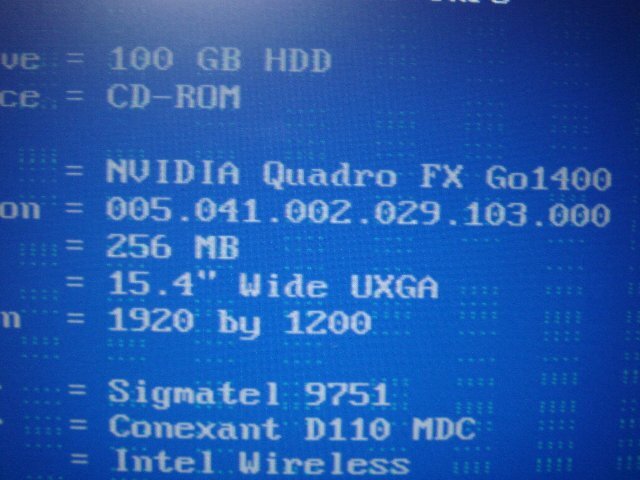

近づいてみるとこの通り。典型的なグラフィック不良です。

一応、BIOSには入れます。が、やはりGPU不良特有の縞々が出ていますね。

開けないことには始まりませんので、分解していきます。少し写真が少ないので走ります。

まずはキーボード上部のスイッチベゼル兼ヒンジカバーを取り外します。

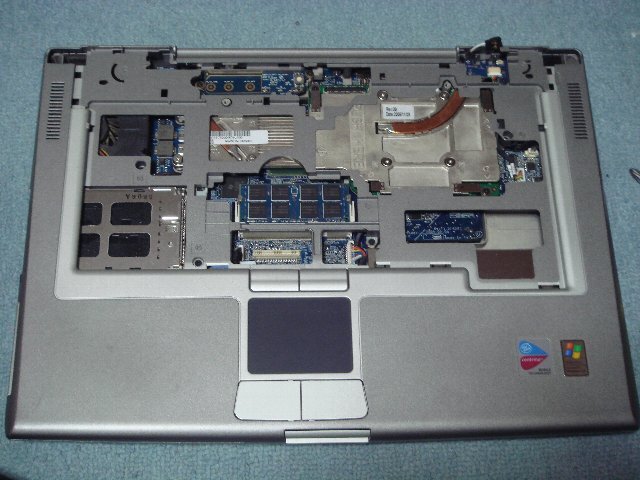

その後、キーボードを取り外し、ついでに上半身も取り外します。

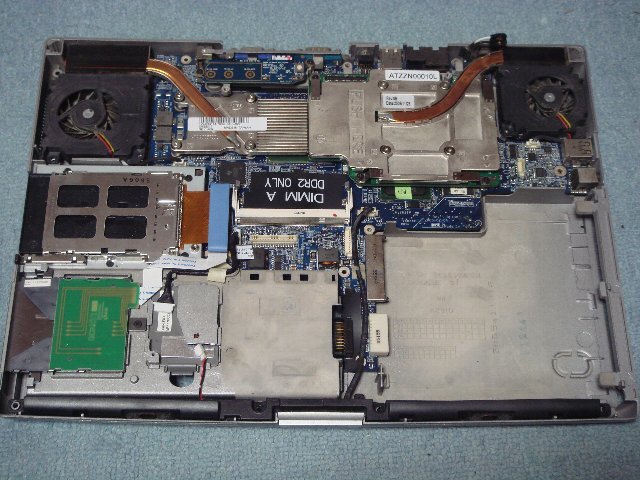

裏のネジを全て外せば、表のアームレストが取り外せます。

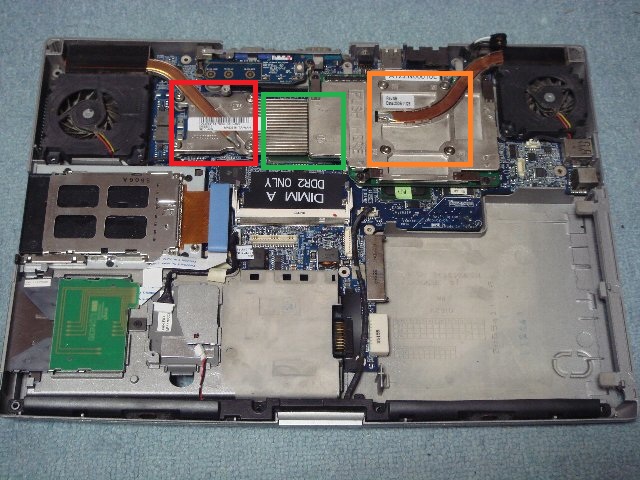

ちなみに、各チップは

赤：CPU

緑：チップセット

橙：GPU

のように配置されています。GPUファンの方が小さいのが少し謎ですね。

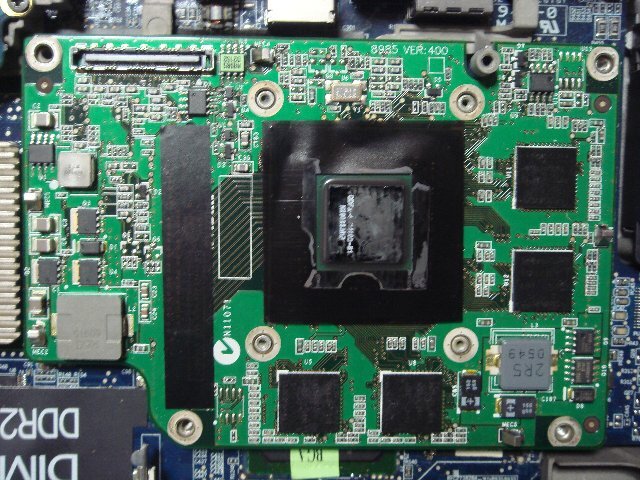

掃除がてら全て外します。GPUのほうを取り外しました。どうもボード化されているようですね。

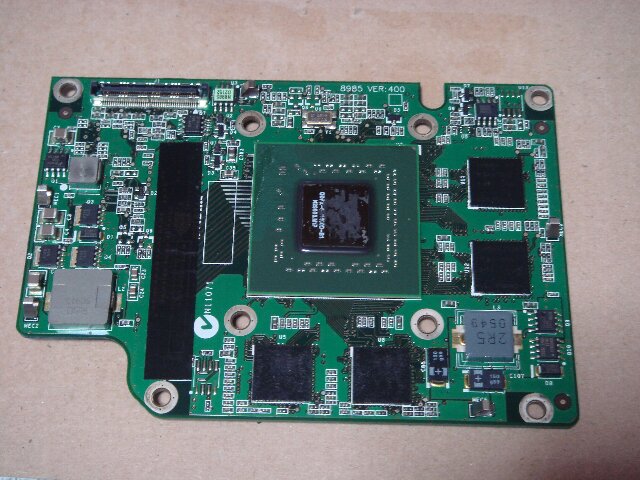

取り外せました。コネクタでマザーボードと接続されていますので、交換でも大丈夫そうですね。

Qosmio F40もこんな感じですが、Qosmioはメモリのような接続方法だったのに対し、こちらは昔のCPUドーターボードのような感じですね。

いつものように、ヒートガンを用いてリフローします。

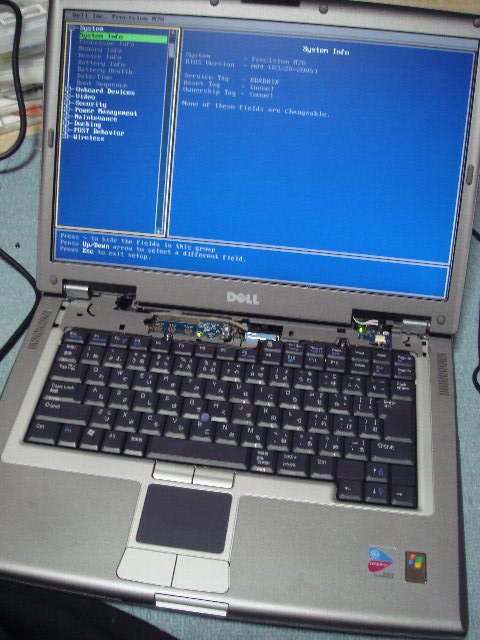

その後、逆の手順で組み立て、起動してみます。立ち上がりました。

見事に消えましたね。修理完了です。

それにしても、15.4インチでUWXGAは凄く細かいですね・・・。XPだと見づらいです。
